METODY KONTROLY TURNIKETU
Typ STD 100: vstup nebo výstup je zajištěn signálem přístupových čteček.

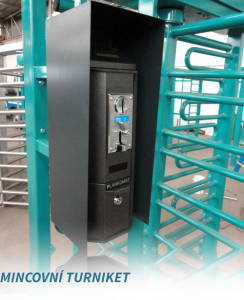

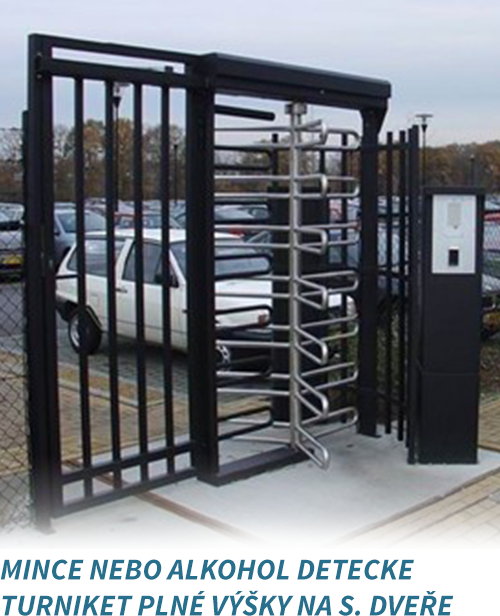

Typ MINCE: mincové turnikety,na př. na placených toaletách

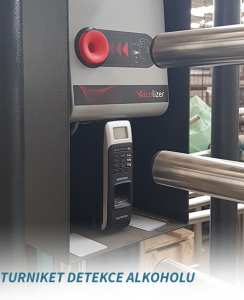

Typ ALCO: turnikety vybaveny Alcolyser dýchaci ř psítroj umožnují přístup
pouze tehdy,pokud je hladina alkoholu pod nastavenou hodnotu
Typ MO: otáčení v obou směrech je volné,není standartně uzamykatelné
Typ WUNL: Otáčení v jednom předem určeném směru

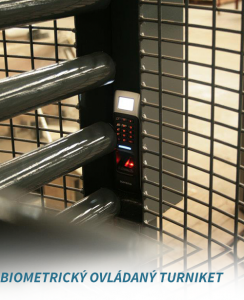

Typ: BIO Q.L: Výstup nebo vstup je povolen signálem z jedné biometrické čtečky otisků prstů umístěné ve středu turniketu.
UZAMYKACÍ USPOŘÁDÁNÍ
Obousměrný mechanismus turniketů (STD 100) má jednoduchou robustní konstrukci, ji blokovací zařízení je ovládáno lineárními motory. Mechanické ovládání nouzového uvolnění vybavené bezpečnostním zámkem, zabraňuje nesprávnému použití, je zajištěno pro volné otáčení brány nebo pozitivně zámčeno, je-li to požadováno v případě poruchy elektrického proudu nebo systému řízení. Pružinové zařízení brání bráně volnému otáčení, a umístí rotor do “uzamčené polohy”. Automatické ovládání zabraňuje otáčení brány v zakázaném směru, jakmile se rotor pohybuje přes 44° nebo alternativně 60° od klidového stavu.
Uzamykací uspořádání “automatického uzamčení” je standardním turniketovým prvkem. Pokud síťové napájení selže nebo se vypne, turniket se zablokuje v obou směrech. Poté může být klíčem odemknut požadovaným směrem mechanicky. Uzamykatelné uspořádání “automatického odblokování” je volitelně.
Obousměrný mechanizmus zámku má funkčně elekromechanický, spolehlivý jednoduchý, ale robustní design. Nenáročný na technickou kvalifikaci ůdržby je cenově nenáročný na náhradní součásti. Elektronikly řizený a pokáněný mechanismus je k dispzici.
KONSTRUKCE TURNIKETU
Hlavní rámy: Robustní, plně svařovaná nízkouhlíková ocel. Duté profily poskytují ideální vedení pro řídící kabely.
Otočný Rotor: obsahuje koncové hřídele umístěné v utěsněném zámkovém ložisku a kulové spodnim ložisku odolném proti korozi. Přivařen na 76 x 76 centralní profil ramenna 32Ø zakřivených do tvaru U nebo rovných 50 Ø s trubkovýmy koncovkami.
INSTALACE
Všechny jednotky jsou kompletně smontovány a testovány, což minimalizuje dobu instalace.
Roúný betonový povrch s minimální pevností 20 MPa, vhodný pro vkládání vrtaných šroubů M12 x 75 mm.
POŽADAVKY NA ELEKTRICKÝ VÝKON
220V AC jedno fázový 50Hz, 15Amp. napájecí kabel pro připojení terminálu na ose turniketu v horním proflu rámu. Spotřeba energie: 2,3 Amp při napětí 24 V DC na blokovací zařízení. Standardní kontrolni modul FSM je k dispozici jako volitelný.
